某公司网络优化解决方案





2020年5月，雪人科技对唐山市某公司网络进行优化改造。





该公司现有网络需求：

1、办公区办公人员电脑经常出现IP冲突现象；

2、宿舍楼员工上网反应特别慢；

3、车间电脑个别网络有延计。



经过2次现场实勘，与该公司信息化人员对接后，对该公司现有网络做了梳理，并提供以下整改方案，如下：





01

—

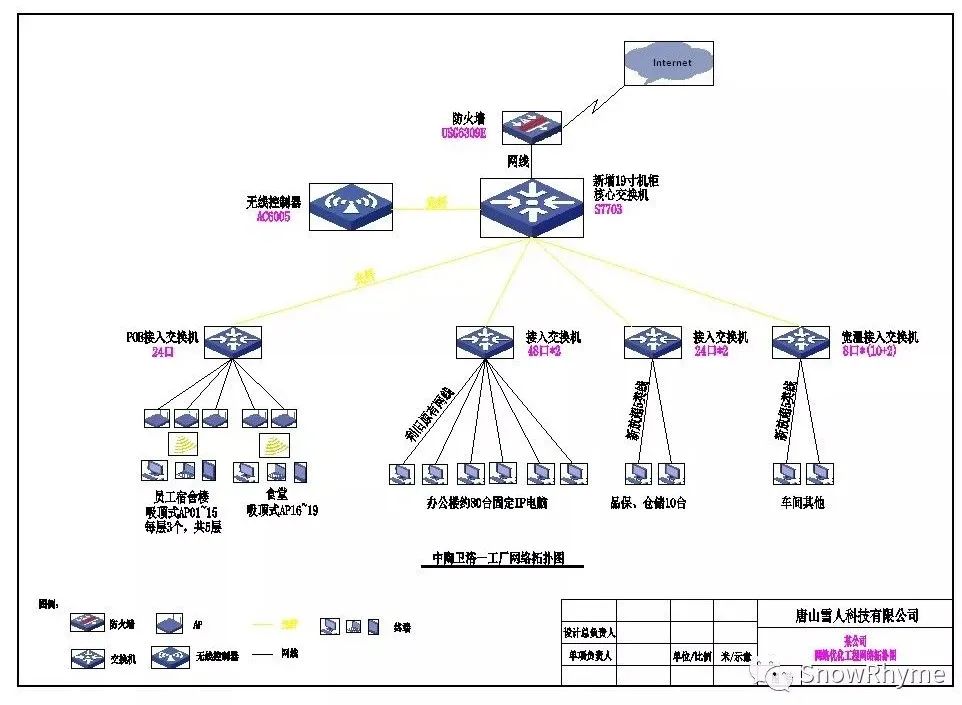

网络拓扑图

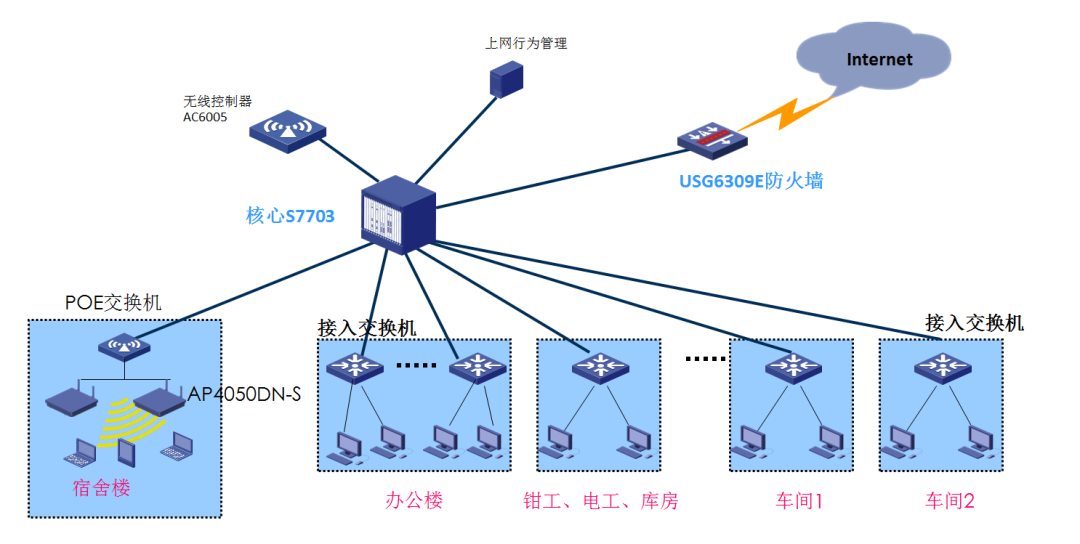

该公司机房新增一台42U机柜，员工宿舍楼和食堂采用无线覆盖方式（华为AC6005+AP4050），办公网和车间原有交换机更换为华为S5720S系列交换机，并在机房机柜内新增一台S7703 系列交换机作为核心，外加一台USG6309E防火墙。

后期可对宿舍楼员工上网，配置相应的上网行为管理，对流量进行控制。









02

—

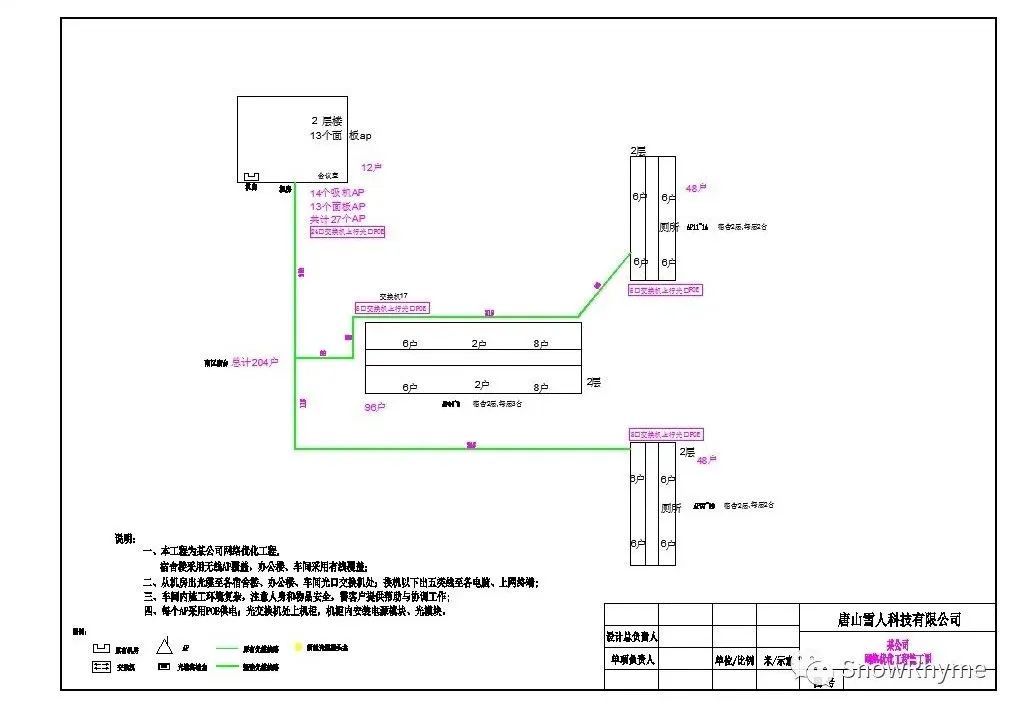

光缆线路施工图纸









图纸侧说明：

一、本工程为某公司网络优化工程，宿舍楼采用无线AP覆盖，办公楼、车间采用有线覆盖；

二、从机房出光缆至各宿舍楼、办公楼、车间光口交换机处；换机以下出五类线至各电脑、上网终端；

三、车间内施工环境复杂，注意人身和物品安全，需客户提供帮助与协调工作；

四、每个AP采用POE供电；光交换机处上小机柜，机柜内安装电源模块、光模块。





03

—

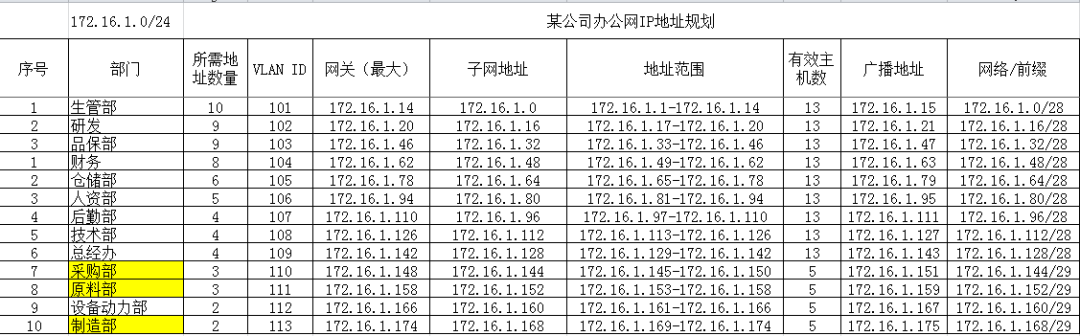

办公网IP地址重规划







办公网IP地址重规划说明：

在局域网中，电脑、手机等设备的IP地址都是由路由器自动分配的，当出现两台或者两台以上的设备配置了相同的 IP 地址，并且子网掩码也一样的情况时，就会发生 IP 地址冲突的情况。

技术人员对其现有网络进行了升级改造，重新划分VLAN，配置固定IP地址，解决IP冲突问
