​通信线路制图




CAD制图是我们的专业技术，通信人必须熟练掌握CAD的基本功能，快速操作等常用命令，以提高工作效率。 以下是由飞虹科创化传媒推出的通信线路制图，这门课程的简介如下:（更多课程可以在公众号菜单：莫苟安-革命本钱中查阅）





---



通信线路路制图 第⼀分册:AutoCAD⼯工程实⽤用指南

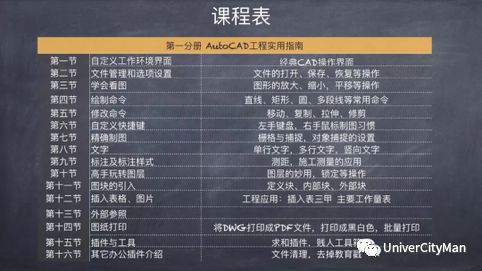

以下是课程目录：

       1.自定义⼯作环境界⾯面-经典CAD操作界面

2.⽂件管理理和选项设置

文件的打开，保存(包括修改系统默认保存时间间隔)，另存，恢复;⼗十字光标的⼤小设置;背景颜⾊修改(常⽤用于设计会审，投影仪使用)，导出。

3.图形的浏览，双击滚轮，放⼤，缩⼩小图形，平移图形等操作。

4.绘制命令。

直线，矩形，圆，多段线等命令。

5.修改命令。

        选择图形(框选与窗选)，移动与复制，旋转与缩放，阵列，偏移与镜像，拉伸与延⻓长，修剪与延伸，打断与合并，圆⻆与倒⻆等。
        6.⾃自定义快捷键

        CAD制图高手，都是左手放在键盘上，右手控制光标，双眼在草图与电脑屏幕之间跳跃，节奏地制图，可以听到清脆的敲击键盘的声音。这时我们只需掌握常的快捷键， 并把高频命令尽量放在左手容易敲击到的键位上是我们首先要考虑的问题。以下这 个版本的快捷键命令便便是出于这种情况由前人总结设计出来。注:常用的高频命令有:移动，复制，拉伸，保存等。

7.精确制图 栅格与捕捉，对象捕捉与对象捕捉追踪。

8.文字 单行文字，多行文字，竖向文字。

9.图形标注、标注样式  测量距离和面积，工程上的应用，施工测量，机房覆盖区域⾯面积的估算(在CAD图纸上直接测出距离，这里运用了标里的比例因子）。

       10.高阶玩转图层(包括按颜⾊选择同一内容) 新建图层(施工测量，杆路等)，图层的关闭，冻结，锁定，工程应用，绘制和修改光分纤箱体操作(按图层制图)。（更多课程可以在公众号菜单：莫苟安-革命本钱中查阅）





       11.CAD图块的引⼊

       定义块，修改块，内部块，外部块，⼯程应用，可以把其它单项⼯程的图纸作为⼀个块插⼊到现有的图纸中，常应用于整合图纸，出版设计资料料时⽤用。

        12.插⼊表格

插⼊表格，工程应⽤:插⼊预算表格中表三甲工作量表。

13.外部参照

        将指定的图形导出到⽂件;外部参照。

        14.图纸打印

       将DWG文件打印成PDF文件;批量量打印(如何同时发布多张图纸集)，如何将彩色图纸直接打印成白色图纸。
        15.CAD相关插件和⼯工具

第一次加载插件，添加到内容以后打开CAD软件，自动加载插件。

求和插件:NBS

工具箱:贱人工具箱(批量复制，超级复制，文字竖向，数字求和，统计多块)

AcmeCADConverterPortable:批量量转换CAD图纸(简单介绍使⽤方法)

        16.其它问题

⽂件清理理的妙用-purge命令 去掉教育戳

总结下，在第一分册中，我们可以学到以下内容：（更多课程可以在公众号菜单：莫苟安-革命本钱中查阅）




---



第二分册:通信⼯工程线路路制图-成捷迅

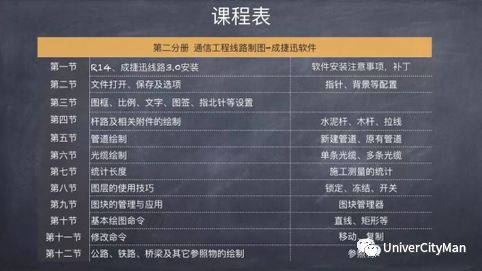

以下是第二分册的课程目录：

       0、软件简介、R14、成捷迅3.0的安装与注意事项(XP系统和WIN7 32位)，其它系统目前使用安装虚拟机的方法解决。

1、⽂件的打开、保存及选项(指针、背景等配置)2、图框、⽐例、文字、图签、指北针等设置

3、杆路路及相关附件的绘制(拉线)

4、管道绘制
        5、光缆绘制(多条光缆)
        6、统计长度

7、图层的使⽤技巧(锁定、冻结、开头)

8、图块的管理理与应⽤用

9、直线、矩形等绘制命令

10、移动、复制等修改命令

11、公路、铁路、桥梁及其它参照物的绘制



总结:成捷迅是专业性较强的软件，可以快速统计出工作量，在绘制⼤量杆路路，管道时可以先⽤用此软件绘制，其它操作再移⾄至2012CAD版本进行即可，相互配合使用。



福利来了！报名培训班的学员将免费获得:

1. 成捷迅3.0软件安装包(含CADr14和破解补丁)

2. 成捷迅正版使⽤用说明(WORD版和视频版)（更多课程可以在公众号菜单：莫苟安-革命本钱中查阅）





本套课程只要9.9元！没错！惊不惊喜，意不意外！只要9块9，你买不了吃亏，买不了上档（偷笑ing），不到一杯奶茶的价格，你就可以把一个有着10年通信线路工作经验的绘图大师的本领学到手，我觉得全宇宙都没有这个价！本套课程为石邮校友精心准备，比别人更早一步学习本课程，在就业上就会增加更多的竞争力！



相信这将是一次难忘的学习经历！快来和你的前程接轨吧！有兴趣的同学可点下面的阅读原文转到千聊上付费收看！也可以直接赏赞作者（只要9.9，多一毛我都不收），在公众号留言，我会第一时间把百度网盘的课程链接发给您！并邀请您进入我们的QQ学习交流群!（百度网盘里的内容更丰富哦！）（更多课程可以在公众号菜单：莫苟安-革命本钱中查阅）



以下是百度网盘部分内容：

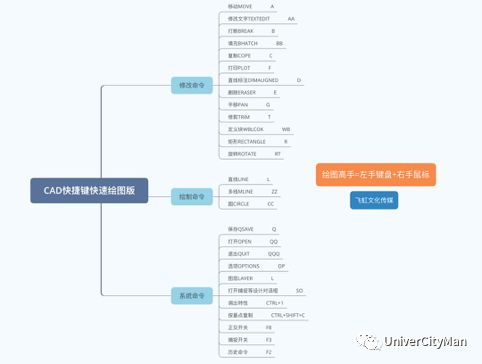

贴心赠送，高手快捷键设置参考：CAD制图的速度和准确率是提高工作效率的关键！下面这张图就是我精心给大家准备的CAD快捷键推荐配置，当然每个人都有自己的习惯，总可以拿来参考的！绘图高手=左手键盘+右手鼠标。





为什么要参加培训？！因为可以花更少的时间学到更多的有真正价值的东西，有句话怎么说的？经验，就是优势，学到别人的经验就是自己的终身财富！在时间管理那篇文章中我提到：富人与穷人的最大区别说是，富人用钱来买时间，而穷人却正好相反；我们应该以未来的视角来要求自己！



还是以那个雨天与雨伞的故事作为警醒：

最后祝每一个珍爱生命和生活的人成功：
